奕叶探针夹具
探针夹具是针座和探针之间的部件。我们提供标准、同轴和三轴电气连接的螺钉探针夹具。
对于直流测量，我们的探针夹具分为三种不同的安装类型。
Coaxial tip holder: Provided with a coaxial cable 1.2m long, terminated with BNC male connector (also called coaxial male). This can measure current levels down to 10 pA with good shielding. You can choose screw, spring or tubular types.
Triaxial tip holder: It comes with a triaxial cable 1.2m long terminated with triaxial male. This can measure the current level less than 100 fA with qualified shielding box. You can choose screw, spring and tubular types.
Please specify the micropositioner model number and the resolution that you need to probe your target. Choose the tip holder from the electrical connection - coaxial or triaxial, then choose the tip holder mechanical type- screw, spring or tubular.
螺钉探针类型：在末端使用一个简单的螺钉来固定位于45度角的探针。它是最简单、最便宜的探针夹具，可以配备常规、同轴或三轴电缆和连接器。杆长7.5cm，作为标准配置直接提供，也可以根据要求提供定制的弯曲型夹具，必须在订购时注明。
电气选项：
常规探针夹具：探针的电信号一直传递到探针夹具主体。然后信号通过PVC电缆，可以测量mA级电流。这种电流是LED、LD、PD、OLED和一些LCD的典型电流。可以选择螺钉、弹簧或管状类型。
同轴探针夹具：配备1.2m长的同轴电缆，终端接BNC公头连接器（也称为同轴公连接器）。这可以在屏蔽良好的情况下测量低至10pA的电流。可以选择螺钉、弹簧或管状类型。
三轴尖端支架：配备1.2m长的三轴电缆，终端接三轴公头连接器。可以用合格的屏蔽箱测量小于100fA的电流。可以选择螺钉、弹簧和管状类型。
请指定针座型号和探测目标所需的精度。从电气连接中选择探针夹具，同轴或三轴，然后选择夹具机械类型-螺钉、弹簧或管状。

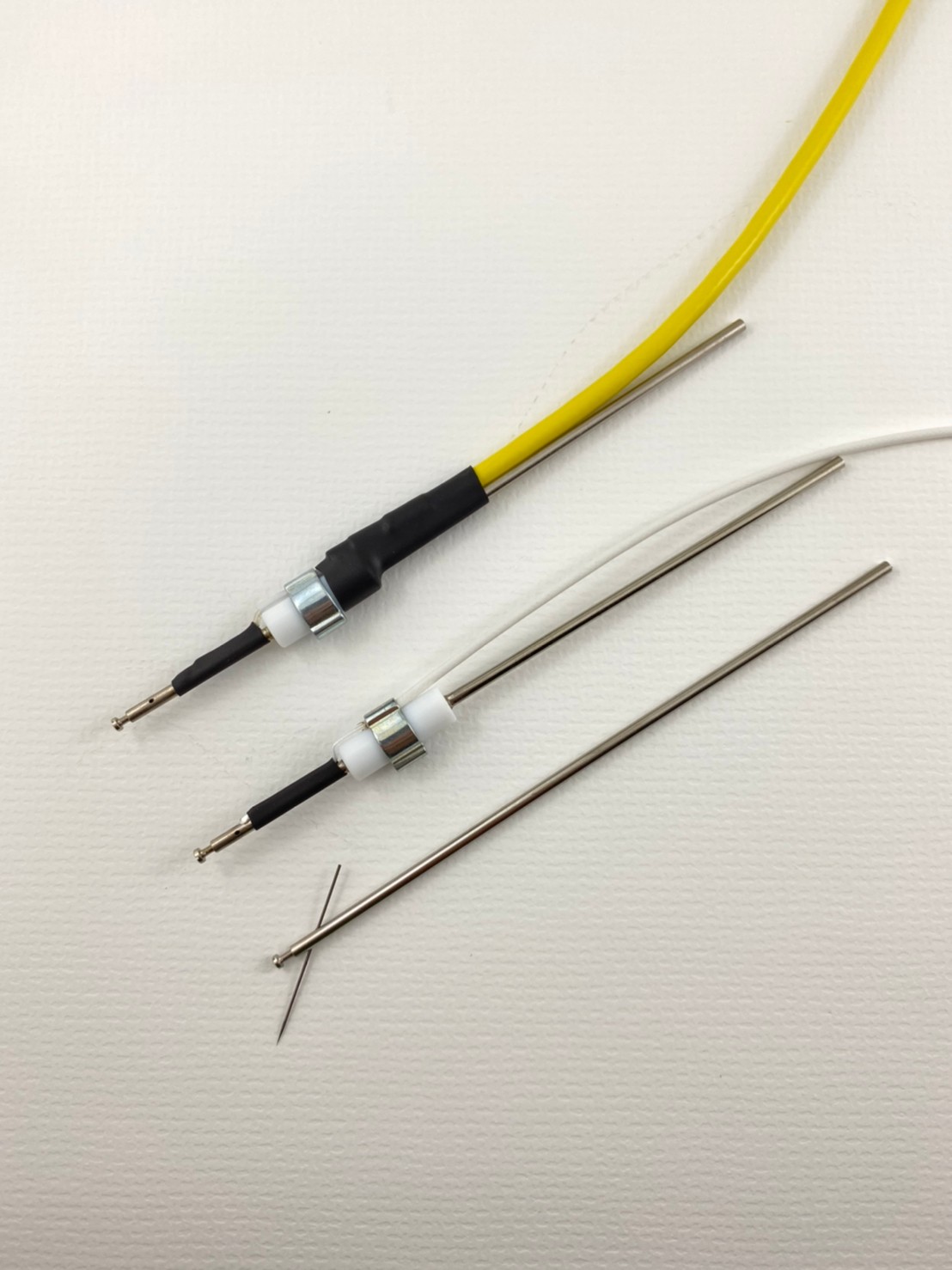

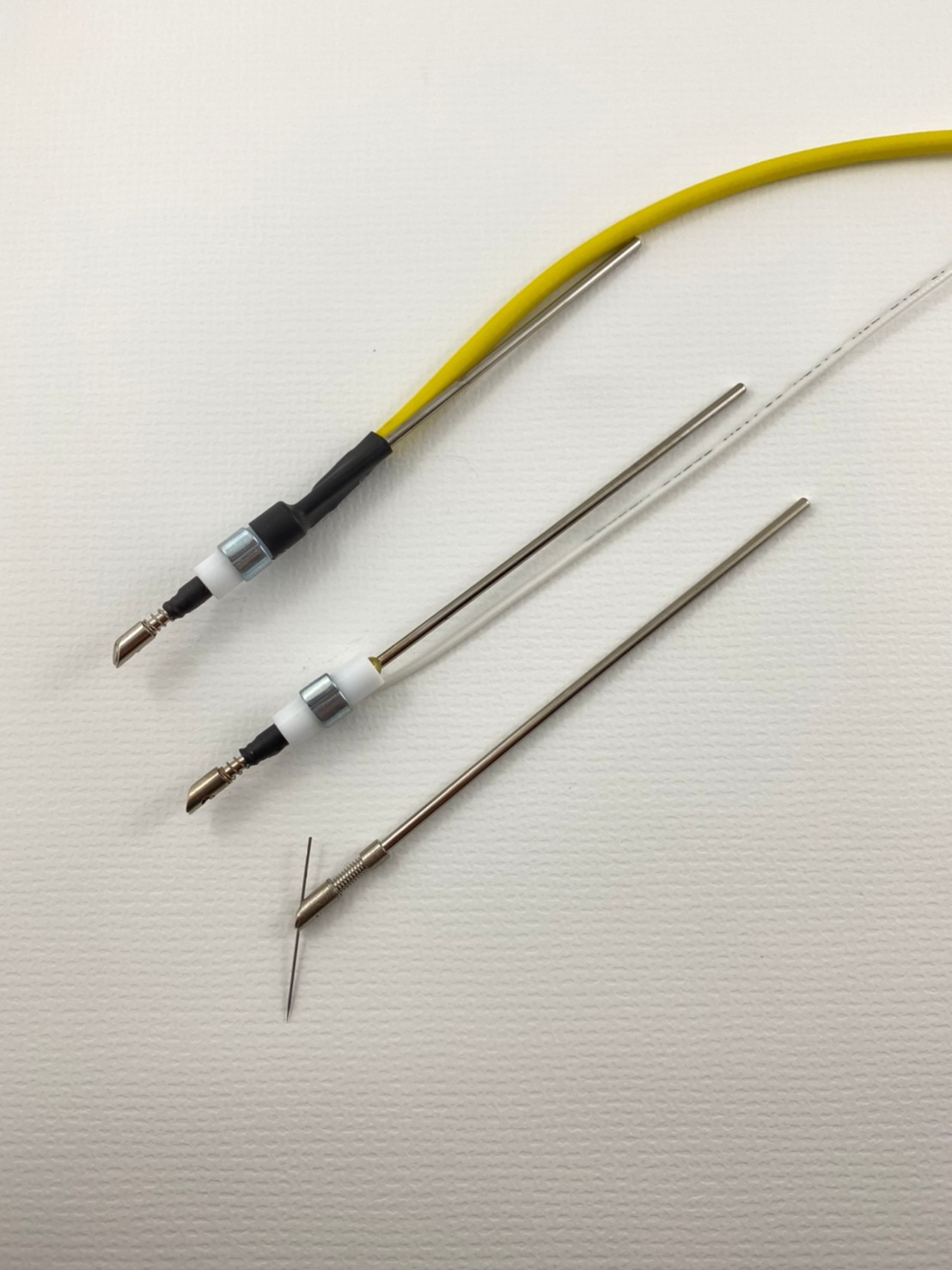

螺钉型探针夹具: 螺母型探针夹具:
TH-SC-B TH-SC-C TH-SC-T TH-SN-B TH-SN-C TH-SN-T
电压 1000V 500V 1800V 电压 1000V 500V 1800V
电流 5A 2A 1A 电流 5A 2A 1A
泄露 10nA 10pA 1pA 泄露 10nA 10pA 1pA
频率 2MHz 2MHz 1MHz 频率 2MHz 2MHz 1MHz

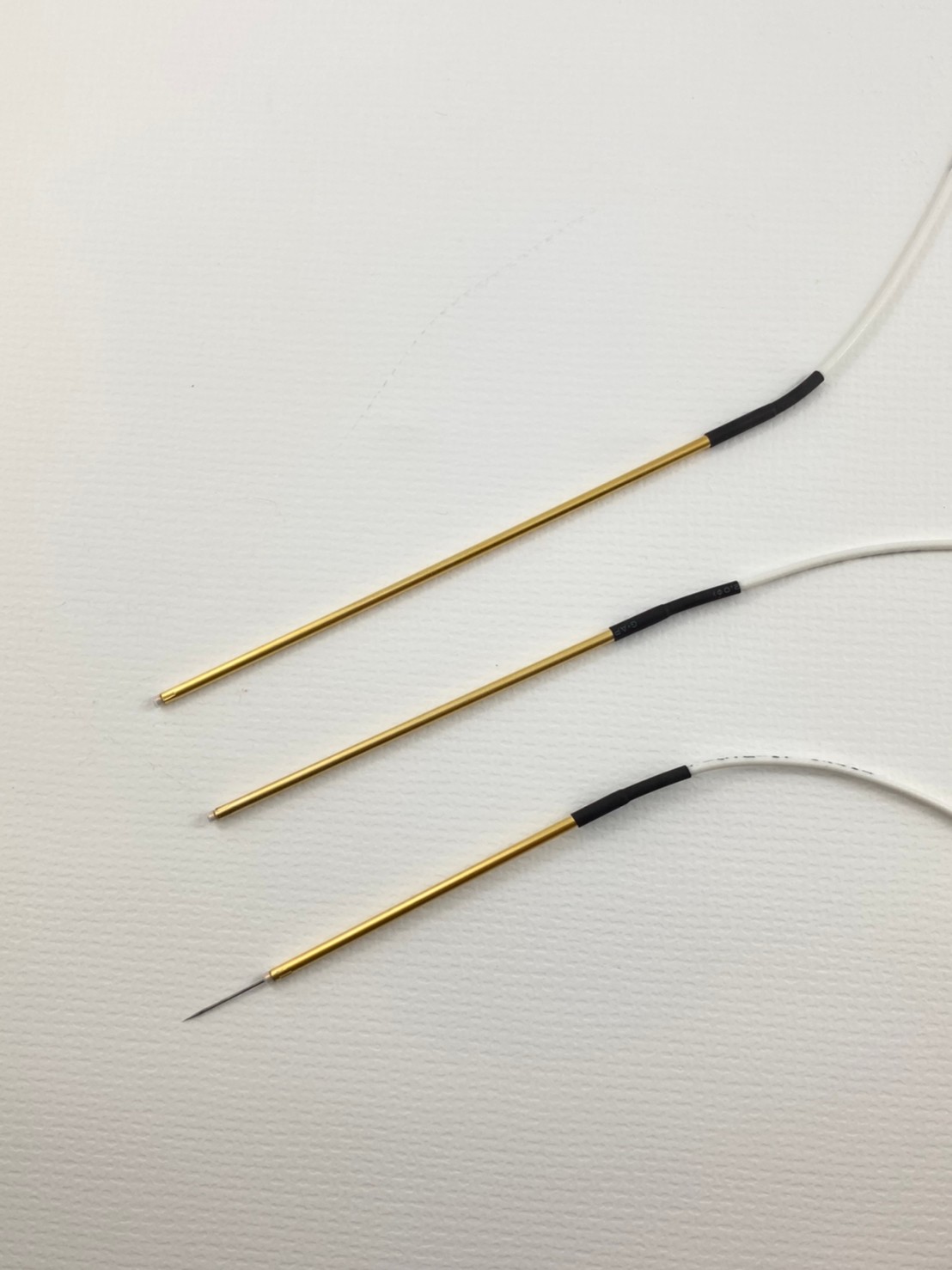

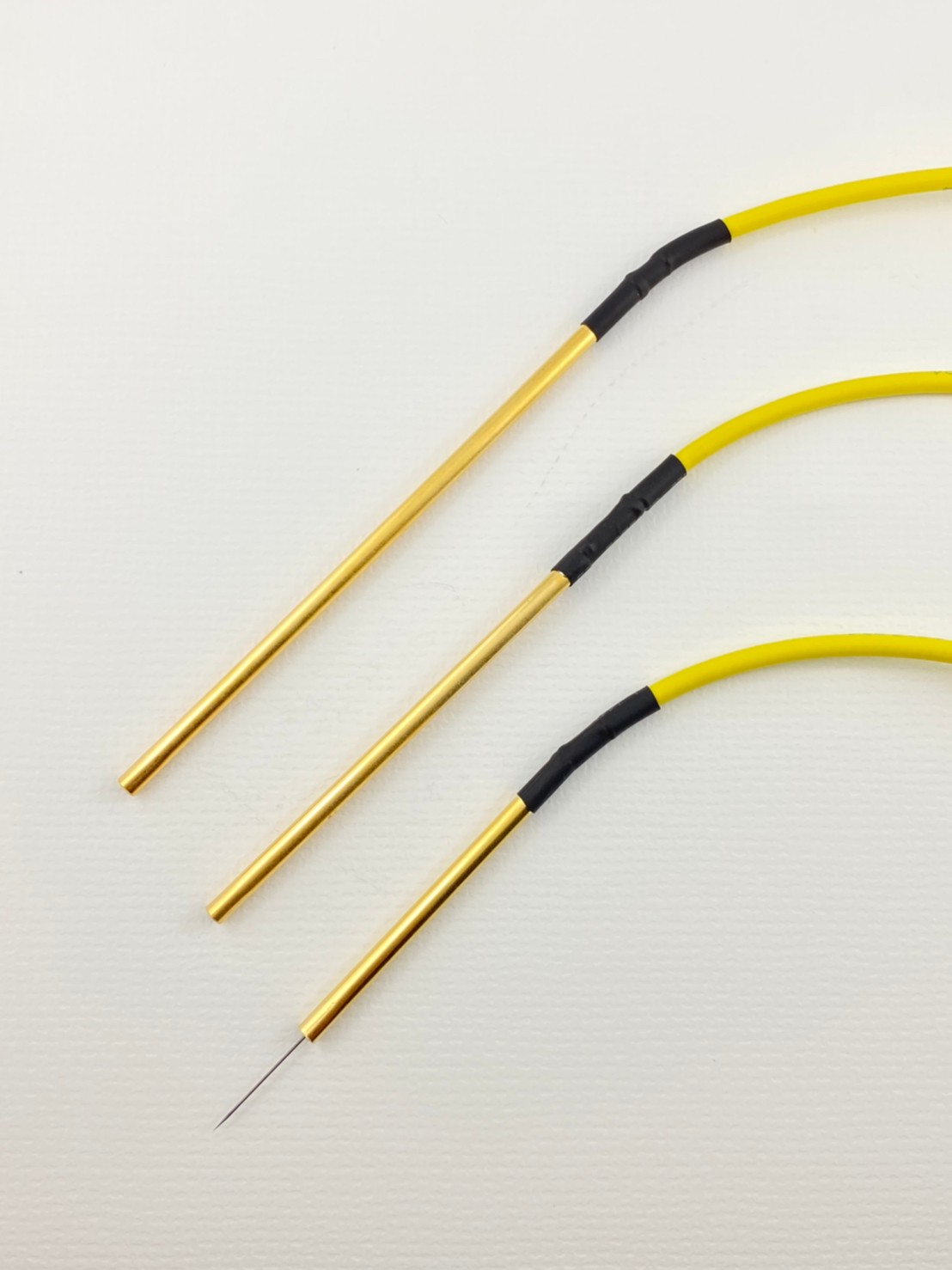

弹簧型探针夹具 : 管状探针夹具:
TH-SP-B TH-SP-C TH-SP-T TH-TU-C TH-SC-T
电压 1000V 500V 1800V 电压 1000V 1800V
电流 5A 2A 1A 电流 5A 1A
泄露 500nA 10pA 1pA 泄露 500fA 80fA
频率 2MHz 2MHz 1MHz 频率 1MHz 1MHz
