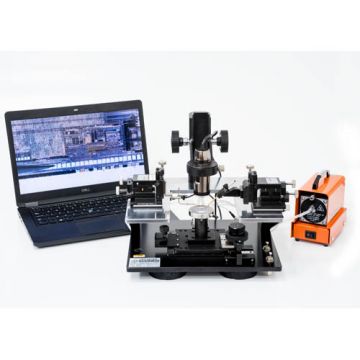

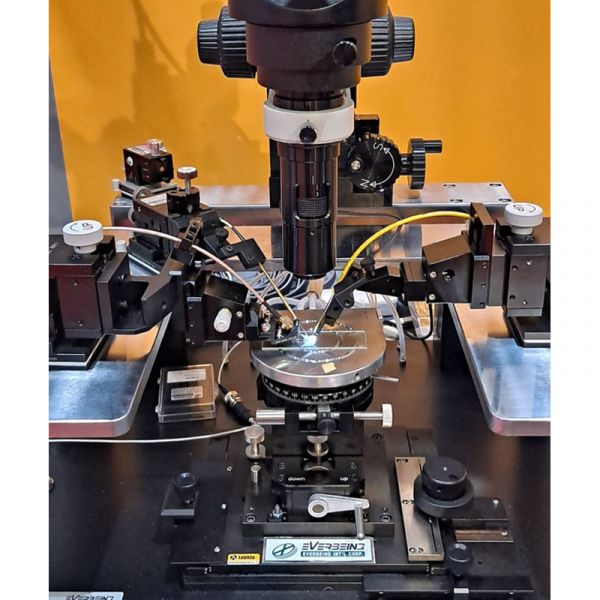

C系列探针台 C-2,C-4,C-6,C-8
C系列是世界上最受欢迎、价格最实惠的探针台和针座之一，具有30多年的制造历史，具备精度和可重复性。
该系列有6种型号，卡盘尺寸从2英寸到8英寸，C2、C2-PLUS、C2-RF、C4、C6和C8。

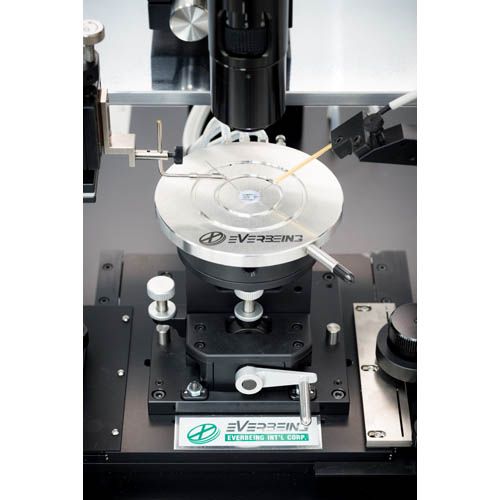

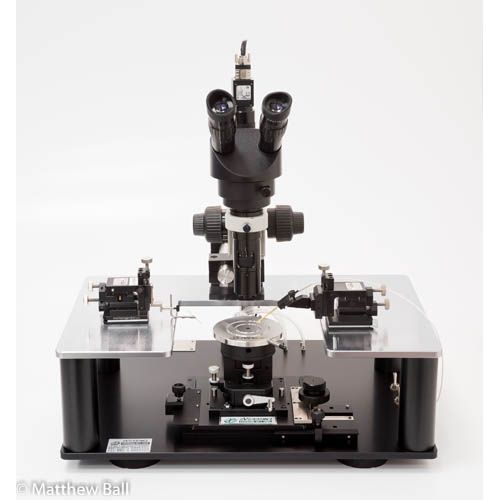

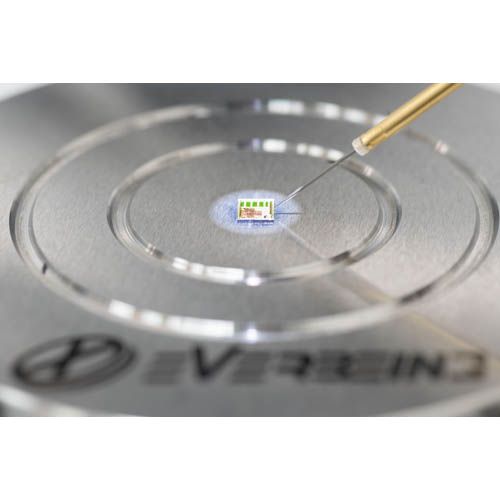

标配有10微米精度X-Y卡盘，硬铬板压板、真空卡盘和防振支架，使其竞争力达到价格高出其数倍的探针台。4英寸及更大尺寸的上下移动卡盘，配备三目单变焦显微镜。
适用于直流、射频和毫米波的所有类型的研究或工业探测应用。奕叶可以定制一个系统来满足您的特征需求和预算。C系列是一系列具有成本效益的探针台，具有高精度和耐用性，是您对高性能探针台的期望，成本更低。
特点：
n 卡盘尺寸有 4”, 6”, 8” n 线性X-Y轴移动滑台, 2”-2”, 3”-3”, 4”-4”
n 线性无间隙X-Y轴移动滑台 n 尺寸紧凑，重量轻
n 卓越的数值 n IV/CV测量应用
n 射频探测使用 (东/西向配置) n 适用于实验室及净室
n 防震底座 n 重心更低，更稳定
n 一只手就可以控制调节X-Y轴的移动 n 一种为精准及快速定位而设计的滑台
配件:
n 显微镜X-Y载物台，移动尺寸2”-2” n 变焦显微镜80-1650倍放大倍数
n 射频探针/线缆 n 光纤探测
n 数码相机 n 低电流/电容探针
n 高压探针 n 加热卡盘
n 抗震桌 n 屏蔽箱
型号 | 重量 | 宽度 | 深度 | 高度 (台板/显微镜) |
C-2 | 22Kg | 320 | 320 | 180/600 |
C-2-PLUS | 26Kg | 360 | 330 | 180/600 |
C-2-RF | 26Kg | 360 | 330 | 180/600 |
C-4 | 40Kg | 580 | 460 | 180/600 |
C-6 | 42Kg | 580 | 460 | 180/600 |
C-8 | 48Kg | 620 | 460 | 190/610 |
针座：
型号 | 精度 / TPI | 尺寸 | 重量 | 轴承类型 | 直流测量 | 射频测量 | 毫米波测量 | 光纤测量 | 永磁型 | 磁铁开关 | 真空 |
EB-700 | 2 µm / 40 | 38 x 62 x 45 | 200g | 鸠尾型 | 是 | 否 | 否 | 否 | 可选 | 标准 | 可选 |
EB-050-80 | 0.8 µm / 80 | 52 x 96 x 76 | 550g | 线性 | 是 | 是 | 否 | 否 | 可选 | 标准 | 可选 |
EB-050-100 | 0.7 µm / 100 | 52 x 96 x 76 | 550g | 线性 | 是 | 是 | 否 | Y | 可选 | 标准 | 可选 |
EB-005-100 | 0.7 µm / 100 | 90 x 130 x 90 | 1000g | 线性 | 是 | 是 | 是 | 否 | 可选 | 标准 | 可选 |
EB-005-200 | 0.35 µm / 200 | 90 x 130 x 90 | 1000g | 线性 | 是 | 是 | 是 | 否 | 可选 | 标准 | 可选 |
EB-KRF | 1.0 µm | 400 x 270 x 340 | 6500 | 线性 | 是 | 否 | 是 | 是 | 螺丝固定在底座或光学台上 | ||
EB-AN125 | 0.8 µm | 110 x 160 x 90 | 1400 | 线性 | 是 | 否 | 是 | 是 | 螺丝固定在底座或光学台上 | ||
EB-KRF-C | 1.0 µm | 150 x 150 x 90 | 5500 | 线性 | 是 | 否 | 是 | 是 | 螺丝固定在底座或光学台上 | ||
规格： n 卡盘上下行程4mm n 带真空开关的钢制卡盘 n X-Y行程无间隙 n 位置精度10微米 n 旋钮快速运动---每圈驱动25mm n 卡盘轴心可无间隙偏移15° n 镀硬铬压板 尺寸及重量（包含显微镜）: n C-6 = 515mm 宽 x 410mm 深 x 550mm 高， 23kg n C-4 = 480mm 宽 x 410mm 深 x 550mm 高， 23kg | ||
探针台类型 | 卡盘X-Y线性移动 | 卡盘上下移动 | 卡盘倾斜 | 卡盘尺寸英尺 (mm) | 显微镜X-Y行程 | 射频U型卡盘 | 探针卡夹具 | 温度范围 |
C-Series | 是 | 是 | 可选 | 4-8 (100-200) | 可选 | 可选 | 否 | 室温-700°C |
| C-2-RF | 是 | 可选 | 否 | 2 (50) | 否 | 是 | 否 | 室温-200°C |
EB-Series | 是 | 是 | 可选 | 4-12 (100-300) | 是 | 可选 | 矩形 | 室温-700°C |
BD-Series | 是 | 平台上下移动 | 可选 | 4-12 (100-300) | 是 | 可选 | 圆形 | 室温-700°C |
EB-mmWave | 是 | 是 | 可选 | 2-12 (50-300) | 是 | 可选 | 否 | 室温-600°C |
Photonic | 是 | 是 | 是 | 4-12 (100-300) | 是 | 是 | 否 | 室温-700°C |
Environmental | 是 | 平台上下移动 | 可选 | 4-8 (100-200) | 是 | 可选 | 圆形 | -60°C-200°C |
Cryogenic | 是 | 否 | 否 | 1-2 (30-50) | 是 | 射频探针 | 否 | 4K-480K 室温-750°C |
